SALES
Prototypen, überzählige Chassis etc. aus diversen Projekten zu Schnäppchenpreisen - fast alles absolut neuwertig! Stand 14. Januar 2026

Persönliche Beratung und technische Unterstützung zu allen Lautsprecherfragen in Berlin!

Allgemeine Hinweise, Verkaufsbedingungen und Versandkosten!
© 1984 - 2026 by not0815

Typ
 Beschreibung
Anfragen / Preis *



Bausatz Wide-Smile
Beugespalt-Box mit Transmissionline-Bass
2. Platz beim IGDH Lautsprecher-Contest 2024 (Beste Passivbox)
Bausatz für 2 Boxen mit Chassis und anschlussfertige Frequenzweiche Bau- und Weichenschaltplan (ohne Gehäuse, Holz)
  • Daten:
    Nennimpedanz 5 Ohm
    Belastbarkeit 100/150 W
    Wirkungsgrad 88dB/m/w
    30 Hz - 22.000 Hz

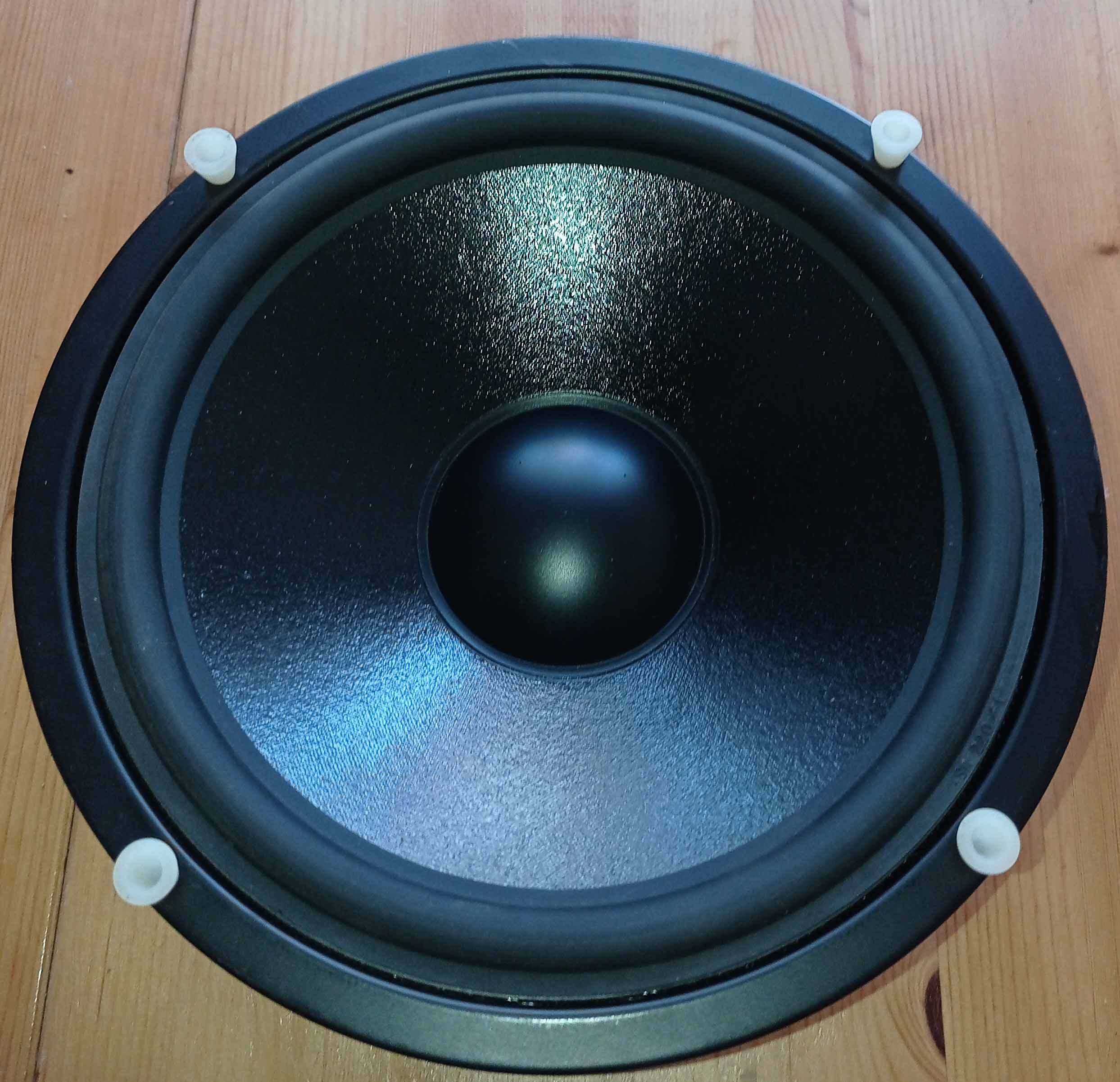

    200 mm Tiefmitteltöner mit Beugespalt
    25 mm Gewebekalotte
    Trennfrequenz 2.000 Hz
    Weiche mit sehr niederohmigen Spulen
    und hochwertigen Kondensatoren
    Gewicht ca.31 kg je Box
    Maße 33,5 x 98,5 x 34,5 cm (BxHxT)
  • ausführliche Beschreibung siehe hier
  • Abholung in Berlin, Versand auf Anfrage, Kosten und Risiko des Käufers
Probehören nach Terminvereinbarung ist möglich!







Baumappe Wide-Smile
inkl. winboxsimu-Weichenschaltplan mit allen Bauteilspezifikationen
Details zur Wide-Smile siehe hier

Weiche Wide-Smile




TSP
Arcus TL-500 winboxsimu-Weichenschaltplan mit allen Bauteilspezifikationen
Details zur Modifikation der Weiche der Arcus TL-500 siehe hier

Arcus TL-500 nach Restauration




TSP
Arcus TL-180 winboxsimu-Weichenschaltplan mit allen Bauteilspezifikationen
Details zur Modifikation der Weiche der Arcus TL-180 siehe hier

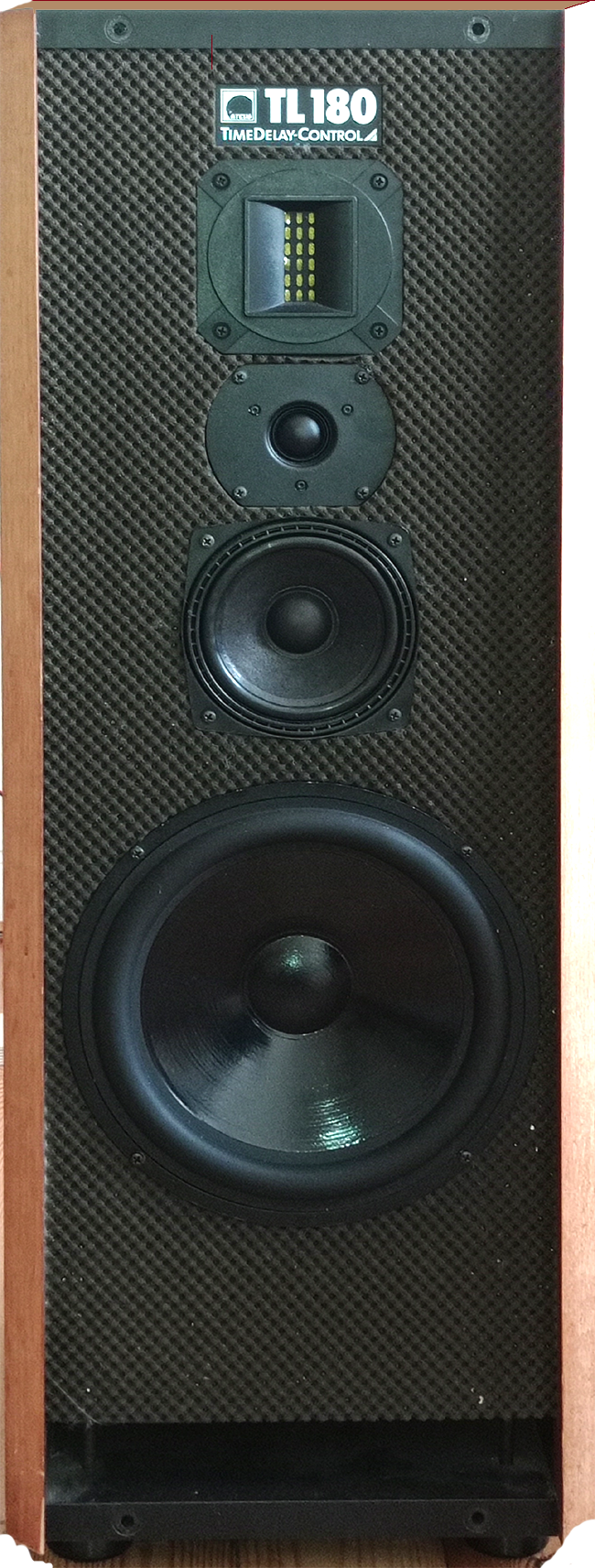

Arcus TL-180 nach Restauration




Spitzenklasse Hochtöner Peerless BC25TG15-04 neu/unbenutzt
  • 25 Millimeter Gewebekalotten Hochtöner
  • niedrigviskoses Ferrofluid im Schwingspulenspalt
    (auch ohne Ferrofluid erhältlich xx)
    • Nennimpedanz 4 Ohm
    Re 3,7 Ohm
    Fs 1150 Hz (xx910Hz)
    Qt 0.85 (xx0,98)
    Schwingspluendurchmesser 25 mm
    SD 6 cm²
    SPL(2.83V/1m) 93 dB
    Außendurchmesser = 104 mm
  • ehem. UVP 132,-€/Paar
  • Datenblatt

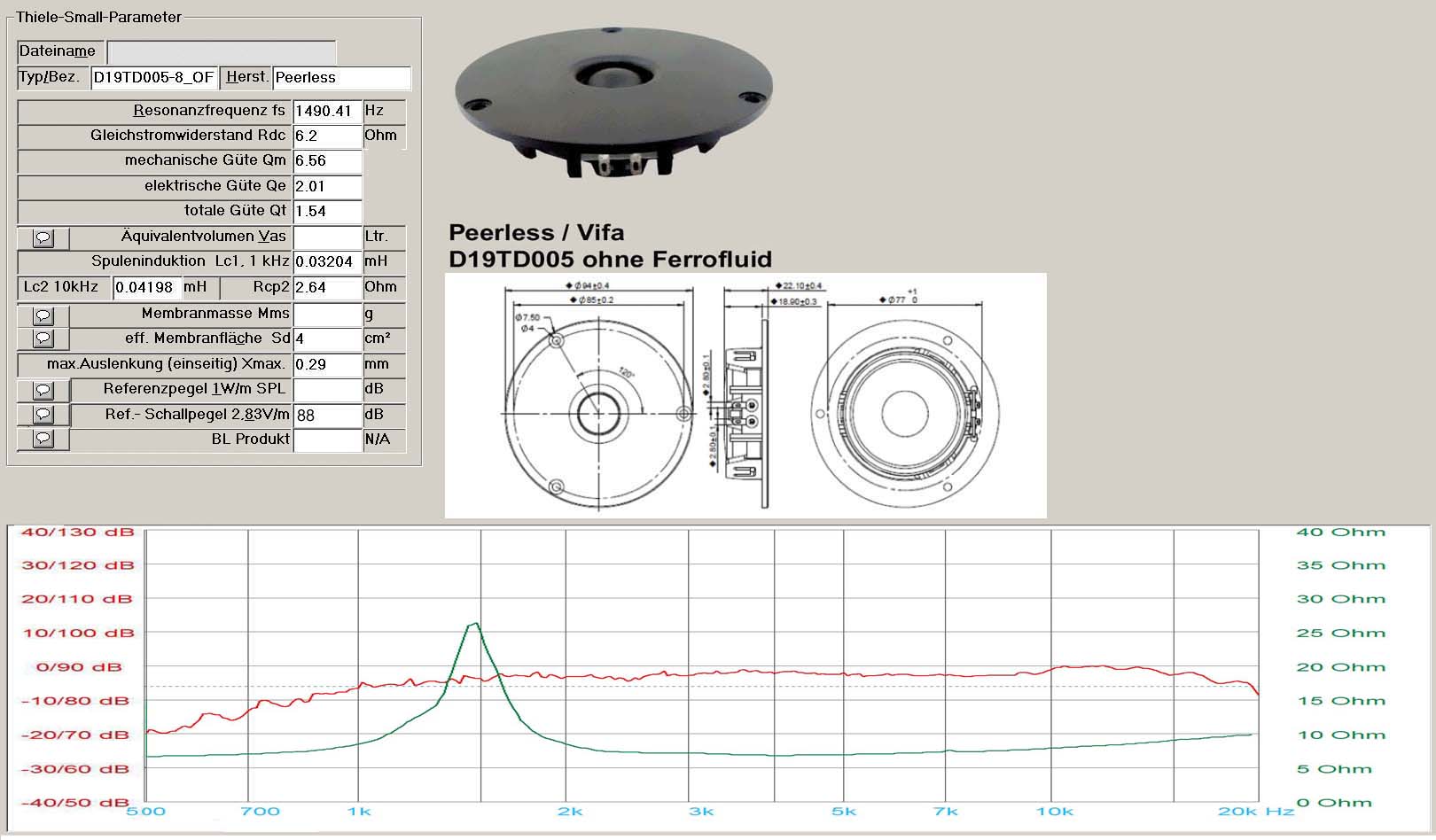

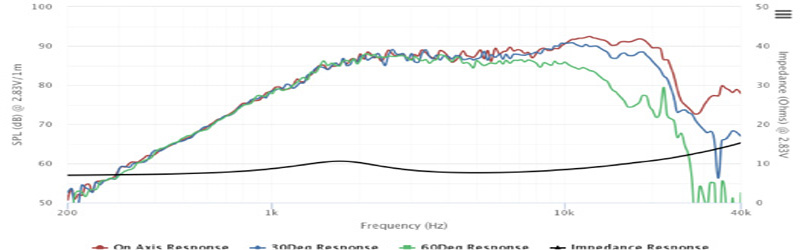

Spitzenklasse Hochtöner Peerless D19TD05-08 neu/unbenutzt
  • 19 Millimeter Gewebekalotten Hochtöner
  • niedrigviskoses Ferrofluid im Schwingspulenspalt
    (auch ohne Ferrofluid erhältlich xx)
    • Nennimpedanz 8 Ohm
    Re 6,2 Ohm
    Fs 2100 Hz (xx1480Hz)
    Qt 0.74
    Schwingspluendurchmesser 19 mm
    SD 4,2 cm²
    SPL(2.83V/1m) 88 dB
    Außendurchmesser = 94 mm
  • ehem. UVP 90,-€/Paar
  • Datenblatt





Titankalotten Hochtöner Multicel T-26 Titan (Beyma) NOS/neu/unbenutzt
  • 26 Millimeter Titankalotten Hochtöner (Einzelstück!)
  • ferrofluidfrei für bestes Impulsverhalten
  • Streustern zur Abstahlungsausweitung
    • Nennimpedanz 8 Ohm
    Re 6,2 Ohm
    Fs 1050 Hz
    Schwingspluendurchmesser 26 mm
    SD 7 cm²
    SPL(2.83V/1m) 91 dB
    Außendurchmesser = 105 mm
  • ehm. UVP 60,-€/
  • Datenblatt





Spitzenklasse Tief-Mitteltöner LPG 155, 8 Ohm, neu/unbenutzt, original verpackt

Spitzenqualität aus Deutschland von LPG (war auch der Hersteller von Eton) Ideall als Ersatz für viele Lautsprecherboxen. Eine klassische Gestaltung und vermeintlich einfache Materialien, deren perfekte Verarbeitung aber Klang in Vollendung ermöglicht!

  • Optimierte Gummisicke
  • breitbandiger, linearer Übertragungsbereich
  • einsetzbar als Tief-Mitteltöner in kleinen Boxen und als reiner hochbelastbarer Mitteltöner in Mehrweg-Boxen
  • praxisoptimierte Thiele-Small Parameter(gemessen):
    Typ LPG 11325238
    Nennimpedanz 8 Ohm
    Re 5,2 Ohm
    Fs 45 Hz
    Qt 0.27
    Vas 10,4 liters
    SD 86 cm²
    SPL(2.83V/1m) 89 dB
    Lineare Auslenkung (Xmax) +/- 2,5 mm
    Außendurchmesser = 155 mm
    Einbaudurchmesser = 120 mm
    Einbautiefe = 65 mm
    vollständiger Parametersatz wird mitgeliefert
  • Datenblatt

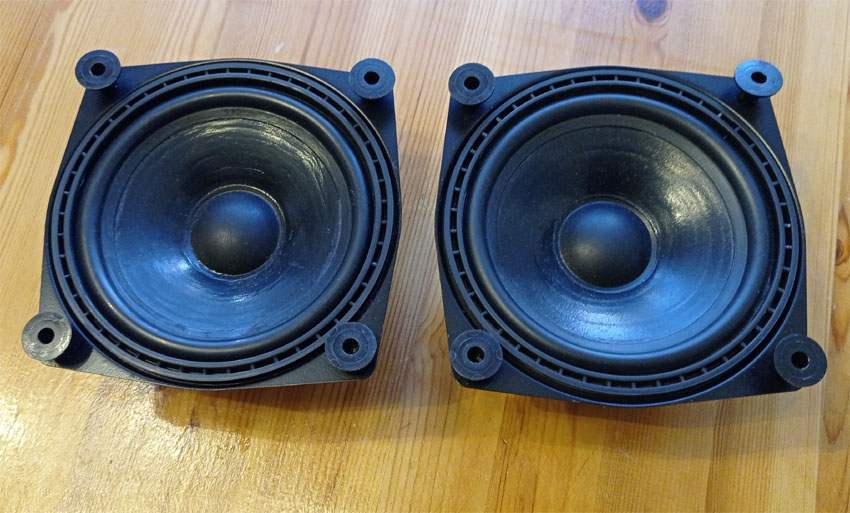

Tief-Mitteltöner ITT/Nokia LPT 130/19/130-16 SG, 16 Ohm
nur kurz für Messzwecke genutzt

Spitzenqualität aus Deutschland von LPG (war auch der Hersteller von Eton) Ideall als Ersatz für viele Lautsprecherboxen. Eine klassische Gestaltung und vermeintlich einfache Materialien, deren perfekte Verarbeitung aber Klang in Vollendung ermöglicht!

  • Optimierte Gummisicke
  • breitbandiger, linearer Übertragungsbereich
  • einsetzbar als Tief-Mitteltöner in kleinen Boxen und als reiner hochbelastbarer Mitteltöner in Mehrweg-Boxen
  • Thiele-Small Parameter:
    Typ LPT 130/19/130-16 SG
    Nennimpedanz 16 Ohm
    Re 15 Ohm
    Fs 55 Hz
    Qt 0.63
    Vas 15,7 liters
    SD 80 cm²
    SPL(2.83V/1m) 86 dB
    Außendurchmesser = 130 mm
    Einbaudurchmesser = 112 mm
    Einbautiefe = 67,5 mm
  • Datenblatt





TSP
LS-Update- und Weichen-Service, Reparaturen
Leider sind auch Lautsprecherboxen nicht bis in die Ewigkeit haltbar. Bereits nach 8-10 Jahren können z.B. die Sicken der Chassis geschädigt sein, gleiches gilt für Elektrolytkondensatoren in Frequenzweichen. Dies bedeutet jedoch nicht das Ende der Boxen. Fast alle Schäden lassen sich beseitigen!

Bei allen Problemen und Wünschen bezüglicher Ihrer Lautsprecher stehe gern ich zur Verfügung, sei es nun bei der Reparatur von Lautsprecherchssis und der Frequenzweiche oder bei einem Wunsch nach einen Update bzw. Upgrate von Chassis oder Weichen.




TSP
Ermittlung der Thiele-Small-Parameter (TSP)
  • elektrische Vermessung des Lautsprecherchassis
  • Ermittlung der Thiele-Small-Parameter (TSP)
  • Entwurf eines optimal geeigneten Gehäuses (auf Wunsch)
Anlieferung des Chassis ist erforderlich.
In der Regel können bei persönlicher Abgabe der Chassis die TSP nach ca. 1 Stunde mitgenommen werden. Anfrage

Messungen des Frequenzganges siehe nachfolgend Entwicklungen von Frequenzweichen.



Ew 2-Wege
Ew 2-Wege

Entwicklung einer individuell angepassten passiven
2-Wege-Frequenzweiche
  • Elektrische und akustische Vermessung aller Chassis
  • Ermittlung der Thiele-Small-Parameter (TSP) auf Wunsch
  • Entwurf und Entwicklung einer an die verwendeten Chassis und das Gehäuse angepassten Frequenzweiche, geliefert wird der Schaltplan der Weiche
  • Ein Aufbau von zwei Exemplaren der entwickelten Weiche in freier Verdrahtung mit schraubbaren Anschlüssen für Chassis und Terminal (kein Löten mehr erforderlich) ist gegen Aufpreis möglich.
Anlieferung eines fertigen Gehäuses inkl. Verkabelung und aller Chassis ist erforderlich.
Beispiel einer Weichenentwicklung, siehe hier


ab 140,- € zuzügl. Material

Ew 3-Wege Ew 3-Wege

Entwicklung einer individuell angepassten passiven
3-Wege-Frequenzweiche
  • Elektrische und akustische Vermessung aller Chassis
  • Ermittlung der Thiele-Small-Parameter (TSP) auf Wunsch
  • Entwurf und Entwicklung einer an die verwendeten Chassis und das Gehäuse angepassten Frequenzweiche, geliefert wird der Schaltplan der Weiche
  • Ein Aufbau von zwei Exemplaren der entwickelten Weiche in freier Verdrahtung mit schraubbaren Anschlüssen für Chassis und Terminal (kein Löten mehr erforderlich) ist gegen Aufpreis möglich.
Anlieferung eines fertigen Gehäuses inkl. Verkabelung und aller Chassis ist erforderlich.
Beispiel einer Weichenentwicklung, siehe hier


ab 220,- € zuzügl. Material

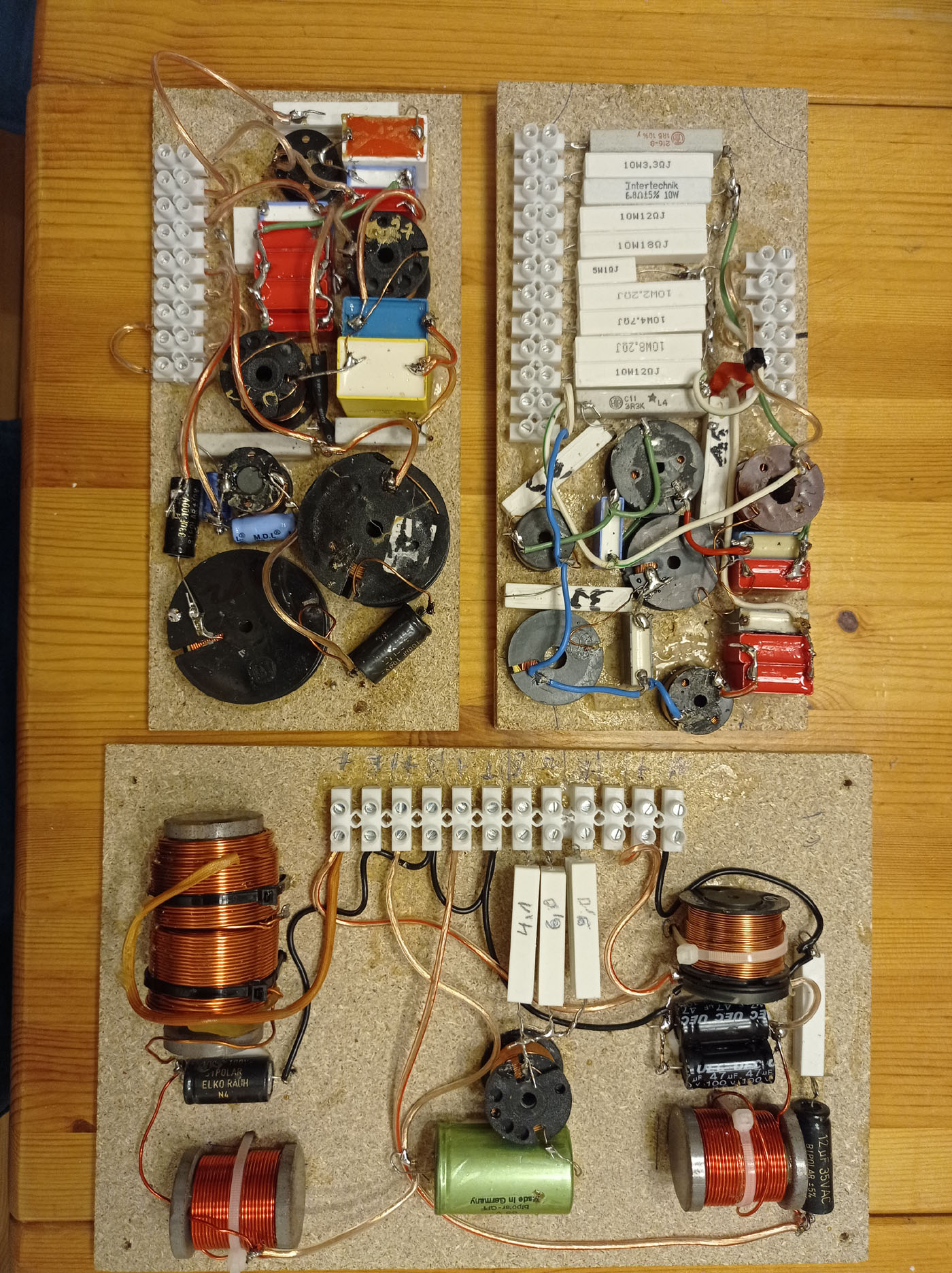

Arcus TL-500 modifizierte Weiche freie Verdrahtung Entwicklung einer individuell angepassten passiven
4- u. Mehrwege Frequenzweiche
  • Elektrische und akustische Vermessung aller Chassis
  • Ermittlung der Thiele-Small-Parameter (TSP) auf Wunsch
  • Entwurf und Entwicklung einer an die verwendeten Chassis und das Gehäuse angepassten Frequenzweiche, geliefert wird der Schaltplan der Weiche
  • Ein Aufbau von zwei Exemplaren der entwickelten Weiche in freier Verdrahtung mit schraubbaren Anschlüssen für Chassis und Terminal (kein Löten mehr erforderlich) ist gegen Aufpreis möglich.
Anlieferung eines fertigen Gehäuses inkl. Verkabelung und aller Chassis ist erforderlich.
Beispiel einer Weichenentwicklung, siehe hier


ab 300,- € zuzügl. Material


Ew_box 		Unterstützung bei Entwicklung oder Umbau einer
Lautsprecherbox
  • Beratung zur Auswahl eines Gehäusetyps, Aufbau und Wegeanzahl
  • Beratung bei der Chassisauswahl
  • Entwurf und Entwicklung (und nach Absprache auch Fertigung) eines Boxengehäuses (Prototyp)
  • Entwurf und Entwicklung einer an die verwendeten Chassis und das Gehäuse angepassten Frequenzweiche
  • auf Wunsch Aufbau von zwei Exemplaren der entwickelten Weiche in freier Verdrahtung mit schraubbaren Anschlüssen für Chassis und Terminal


  • Auch die komplette Entwicklung von Lautsprecherboxen ist möglich

Beispiel einer Lautsprecherentwicklung, siehe hier





Platine für TDA7293 2-Kanalverstärker
  • Platine (neu/unbestückt) zum DIY-Aufbau eines 2-Kanalverstärkers mit 4 TDA7293 max. 2x 170W
  • für sehr hohe Ströme an niedrigen Impedanzen im 2.0 Parallelbetrieb
  • auch für Stereo-Betrieb in Single-Bestückung verwendbar
  • integriertes Netzteil, nur noch passender Trafo erforderlich (AC 2x15V bis 2x30V)
  • Schaltplan wird mitgeliefert, Bauteile im Angebot nicht enthalten
Beispielsanwendung siehe DS-Axial




Ringkerntrafo 4x30V u. 2x15V, 250VA
  • Ringkerntrafo, neu/ungenutzt
  • teilvergossen
  • 250VA
  • sec. 4x30V je 2A u. 2x15V je 0.25A
  • Schaltungsvarianten: 1x30V 8A oder 2x30V 4A oder 2x60V 2A
  • Leerlaufspannungsfaktor: ~ 1,2
  • pri. 230V, 2x115V, 1,1A
  • Thermoschutzschalter
  • Anschlussplan wird mitgeliefert





weitere Angebote von winboxsimu


WBS_Kleinanzeigen


Alle Angaben und Bilder dienen ausschließlich der allgemeinen Beschreibung der Ware und stellen keine Gewährleistung im kaufrechtlichen Sinne dar. Der Verkauf aller Artikel erfolgt von Privat so wie die Ware hier liegt und unter Ausschluss jeder Gewährleistung und Sachmängelhaftung, auch kein Widerrrufs- oder Rückgaberecht. Alle Angebote sind freibleibend. Zahlung bei Versand nur Vorkasse, bei Abholung Barzahlung.
* Versandkosten - soweit nicht anders angegeben - nach Aufwand ab 10,- € innerhalb Deutschland, andere Ziel auf Anftrage *
** nur Abholung oder Transport auf Käuferveranlassung **
