Restauration und Neuabstimmung einer Hans Deutsch ATL HD-314i
Stand 2021
Die ATL HD-314i war das zweitgrößte Modell der HD-Hornresonator-Serie von Hans Deutsch die aus den Erkenntnissen der Entwicklung der ehemaligen Hans-Deutsch-Referenz Dell'arte 240 entwickelt wurden. Die ATL HD-314i ist mit 3 hochwertigen Chassis bestückt und mit dem Hans Deutsch Hornresonator ausgestattet.

Bestückung der ATL HD-314i Der Zahn der Zeit hatte bei diesen Exemplaren sehr stark an den Sicken der Tief- und Mitteltöner genagt. Die Schaumstofffsicken der Tieftöner waren mürbe, die der Mitteltöner vollstandig gerissen und hatten sich zu einer klebrigen Masse gewandelt. Alle Konuschassis erhielten daher passende neue Sicken und die Spinnen der Tieftöner wurden zur Wiederversteifung neu gestärkt.

Ferner erhielten die ATL HD-314i eine neue Weichenauslegung. Die originale Weichenschaltung der ATL HD-314i ist sehr einfach gehalten. Aufgrund der sehr flachen Filterverläufe von elektrisch nur 6 dB/Oktave überlappen sich die Einsatzbereiche der Chassis über sehr große Bandbreiten. Dies führt zwar zu einen recht hohen Wirkungsgrad verschenkt aber einen Großteil der Qualitäten der Chassis.

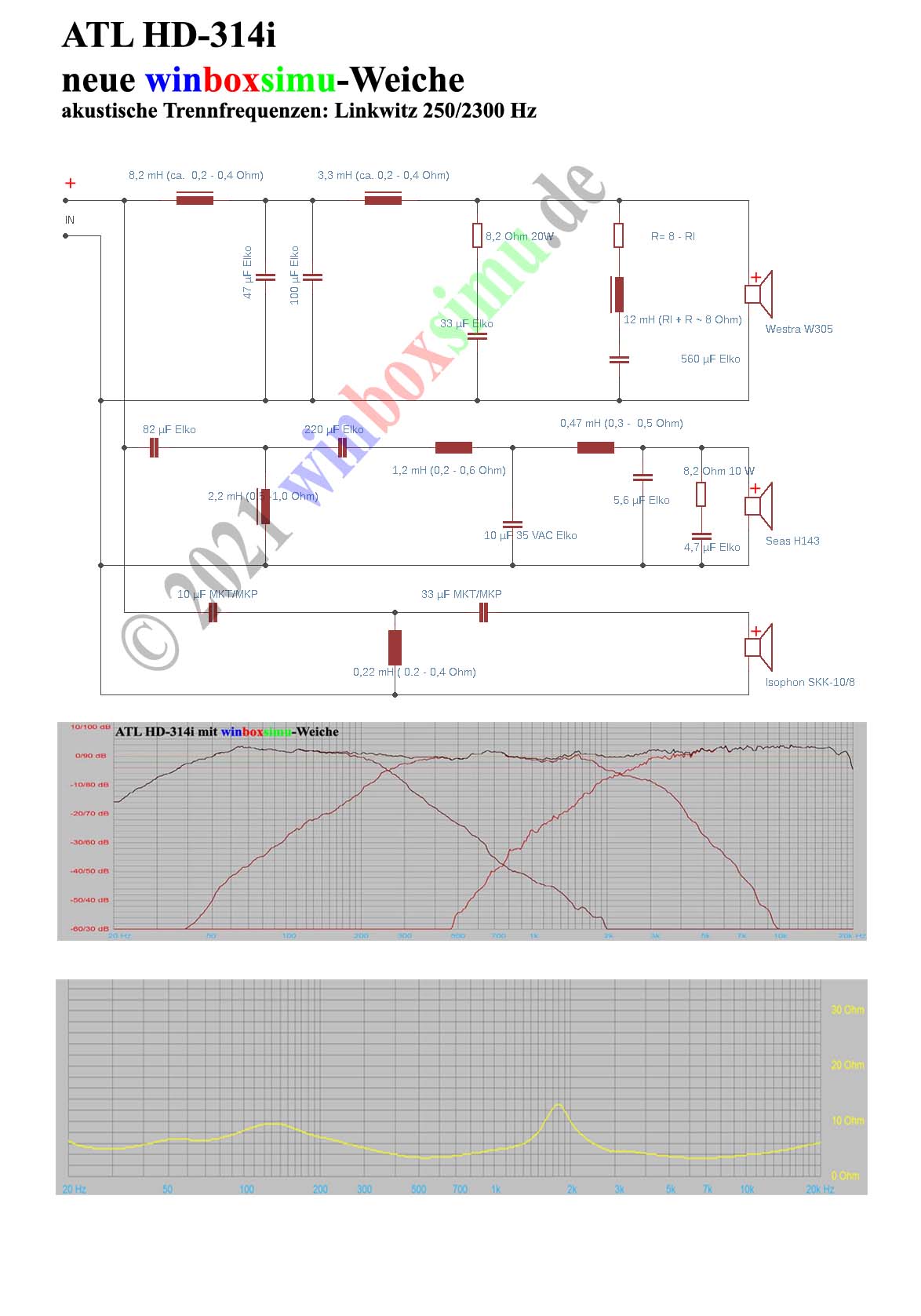

Nach diversen Messungen und Hörproben mit verschiedenen Versionen der neuen Weiche ergab sich letztendlich nachfolgende neue Weichenschaltung.

FG Arcus TL-180 neue Weiche
Frequenzgang Box und Einzelchassis in der ATL HD-314i mit winboxsimu-Weiche (PDF-Version)

Mehr zu grundsätzlichen Anfordrungen und zur Vorgehensweise bei einer Weichenentwicklung sind hier zu erfahren.



Klangliches Ergebnis der ATL HD-314i mit neu entwickelter Weiche:
Mit der neuen Weichenschaltung löst die ATL HD-314i nunmehr die Einzelinstrumente und das musikalische Gesamtgeschehen deutlich besser auf. Eine echte Bühne ist nun auch vorhanden und deutlich gestaffelt. Die Mitteltonwiedergabe ist klar und deutlich und die Tieftonwiedergabe noch präziser.

Kosten und Preise (Stand 2021)
Die Materialkosten für die neue winboxsimu-Weiche der ATL HD-314i betragen ca. 170,- € pro Box. Die Bauteile sind im einschlägigen Fachhandel erhältlich.

weitere Restaurationen und Neuabstimmungen der Frequenzweiche







ATL HD-314i nach Restauration
Nach Restauration

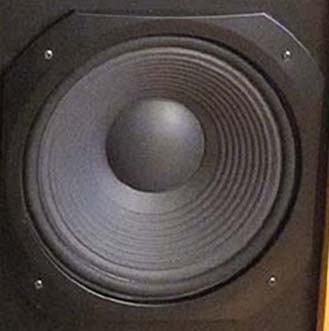

Westra_W305
Westra SW305-8

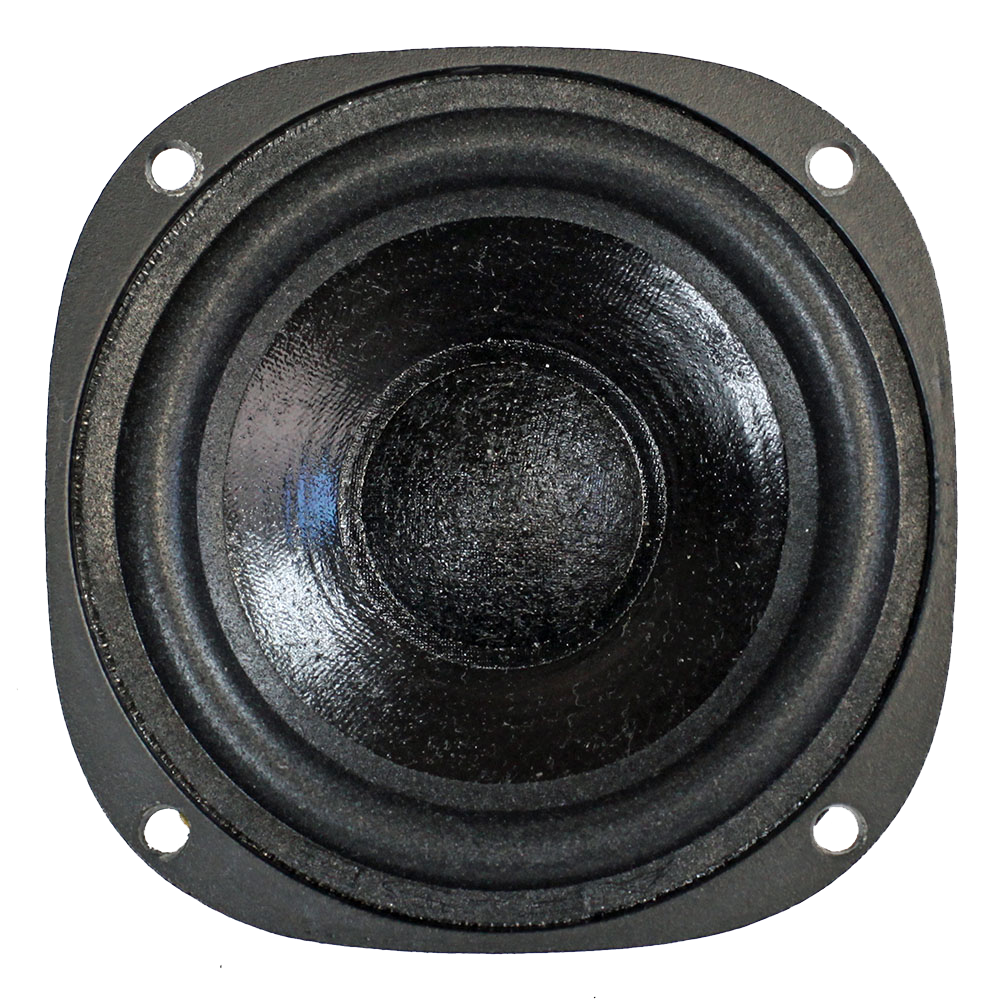

Seas 11F-M H143

Seas 11F-M H143

vifaM25WO25

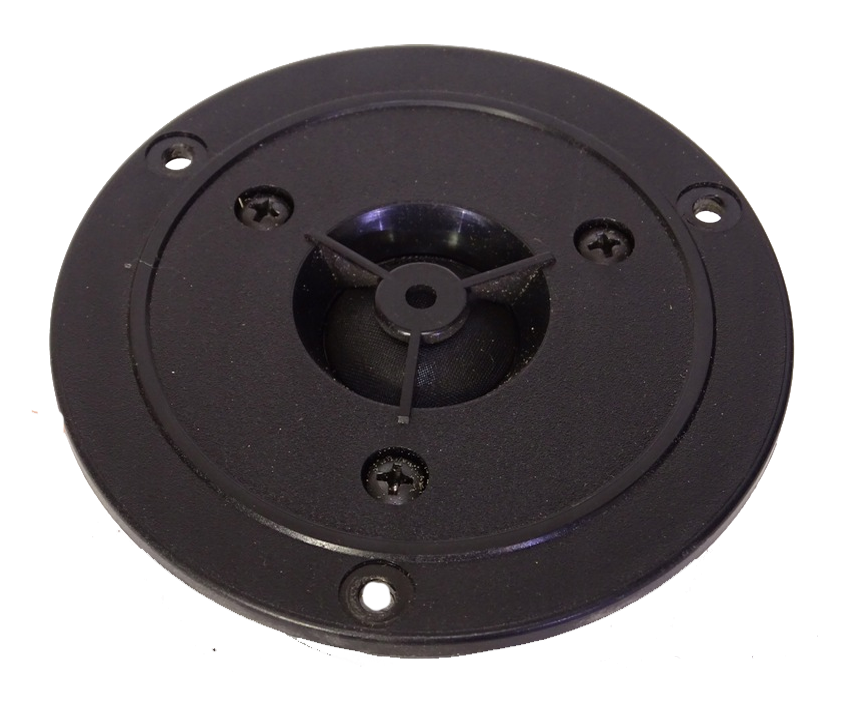

Isophon SKK-10-8
